Productos

I. Placas de Prototipado

Las placas de prototipado de alta calidad ProtoR840, ProtoR416 y ProtoR28T de L&R Ingeniería pueden aplicarse a pequeños proyectos o series, y permiten un montaje seguro en sistemas usando gabinetes plásticos compatibles con riel DIN. Se fabrican en FR-4 con agujeros metalizados y separación estándar de 100 mil, fabricadas en Buenos Aires por Mayer S.A. La conexión externa se realiza mediante borneras a tornillo con separación de 5 mm (40, 16 y 8 contactos según modelo). Se proveen con o sin gabinetes plásticos para riel DIN (gabinetes fabricados por Chillemi S.A.). También se pueden proveer terminales B2AZ para soldadura directa.

I.a) Placa R416

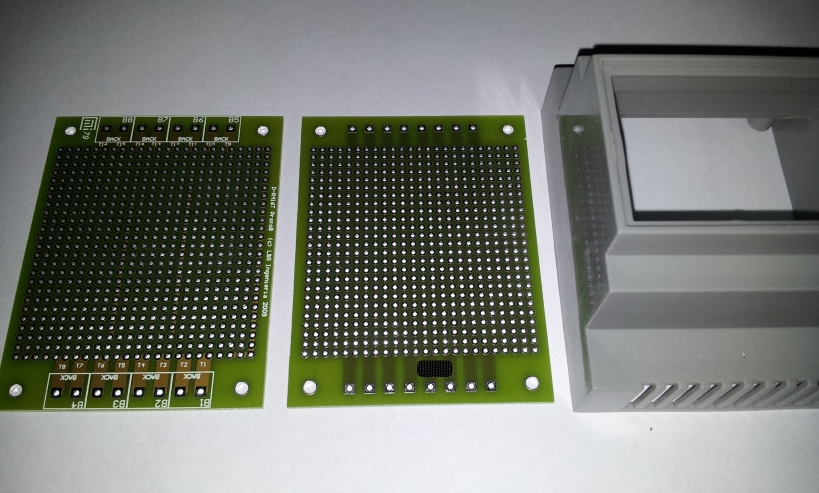

Placa ProtoR416 con gabinete riel DIN

I.b) Placa R840 (vista superior e inferior)

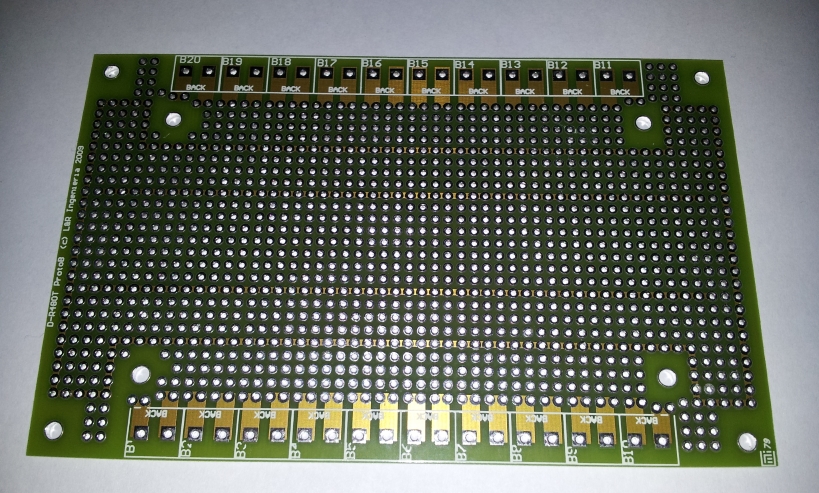

Placa ProtoR840 vista superior

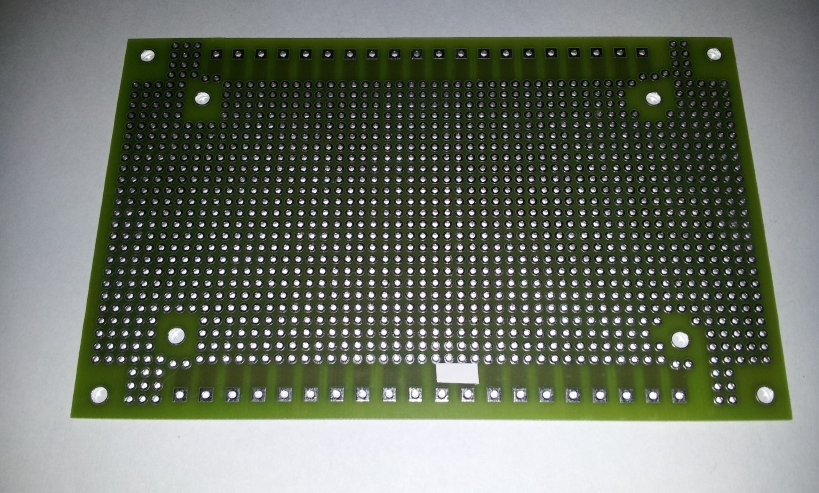

Placa ProtoR840 vista inferior

I.c) Placa R28T

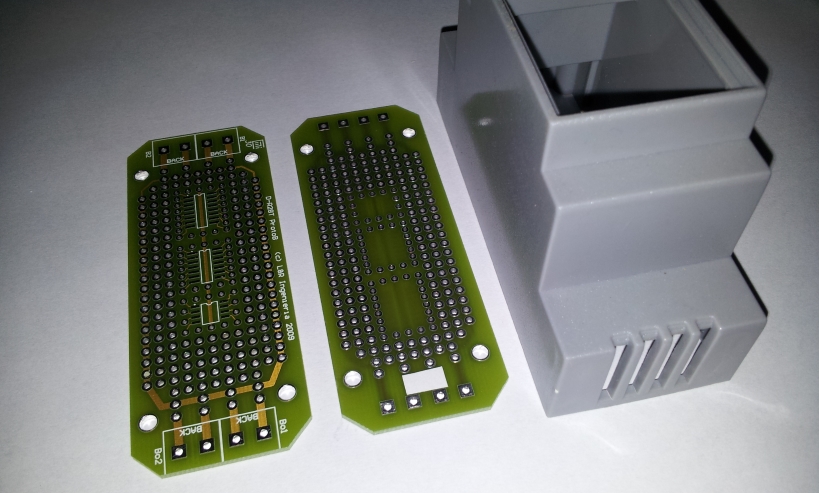

Placa ProtoR28T con gabinete riel DIN

I.d) Documento descriptivo — PDF

I.e) Dimensiones y aplicación (R416)

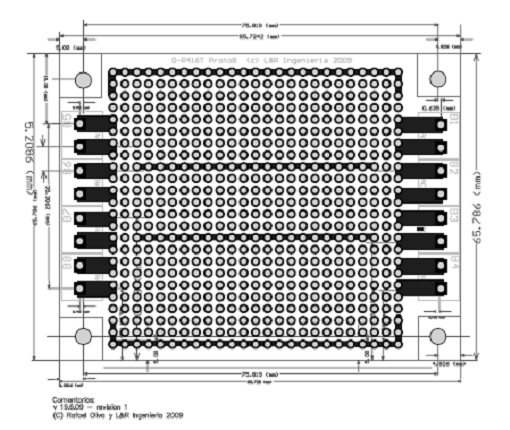

Diagrama de dimensiones ProtoR416

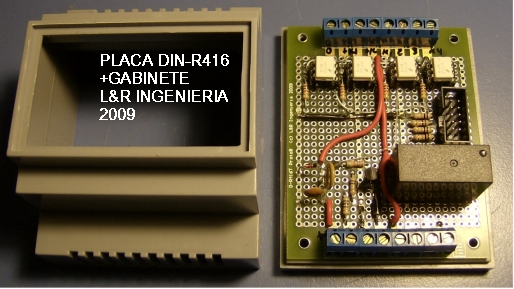

ProtoR416 con placa lógica y gabinete

I.f) Para precios y disponibilidad contáctenos.

II. Tienda Legacy

Productos adicionales — placas, módulos y componentes de proyectos anteriores de L&R Ingeniería — disponibles en la tienda legacy en lyringenieria.com.ar.
