FUENTE SWITCHING — POWERS3A

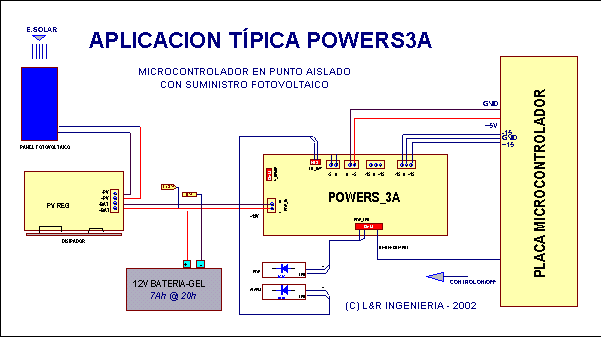

Diagrama de aplicación típica — fuente switching para operar desde baterías:

Fuente switching para operar desde baterías 12 o 24 V, obteniendo +5 V/1 A o 3 A regulados, y opción de hasta 2 módulos de +/−12 V, 400 mA (ó +/−15 V, 300 mA) y −5 V, 100 mA, regulados. La placa tiene un nivel ajustable de alarma por batería baja y otro de desconexión por descarga excesiva, utilizando un ICL7665. Entrada para ON/OFF digital. Rendimiento 75 a 80%.

• Descripción: Powers3a Descripcion Sp rev2001as (PDF 267K)
• Circuito (Esquemático): SchemSpPowers3As (PDF 67K)
• Nota de Aplicación — Selección de componentes: Seleccion_de_componentesPowers3as (PDF 62K)
• Kits de placas o placas/componentes. Placas listas para usar.

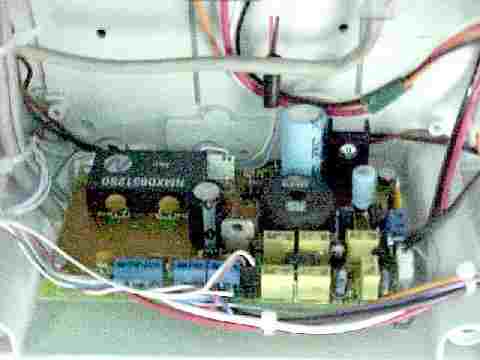

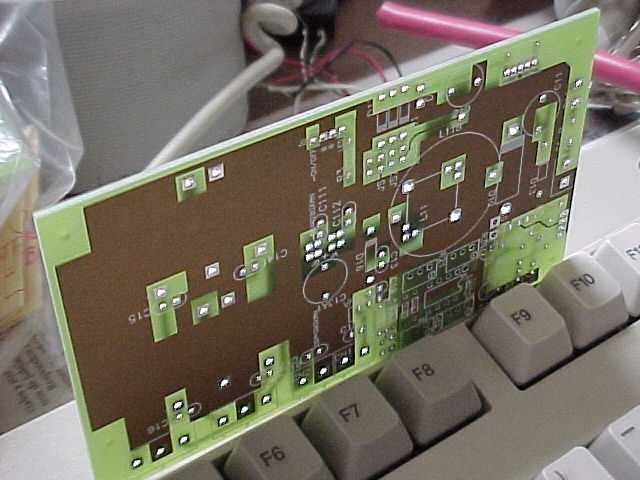

Vista de la plaqueta Powers3a.pcb:

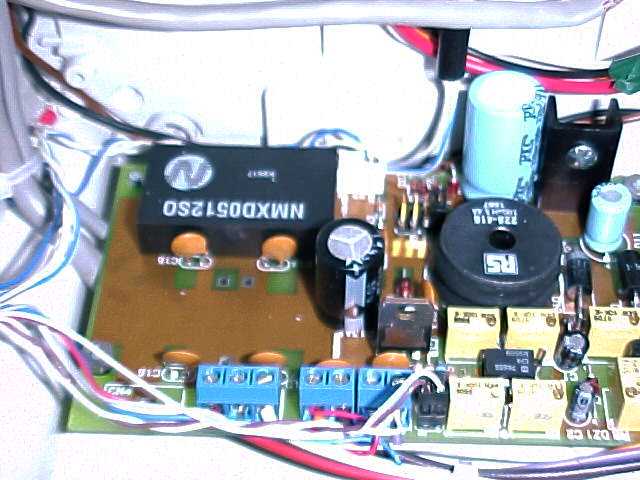

Detalle armado Powers3a.pcb para 12 V:

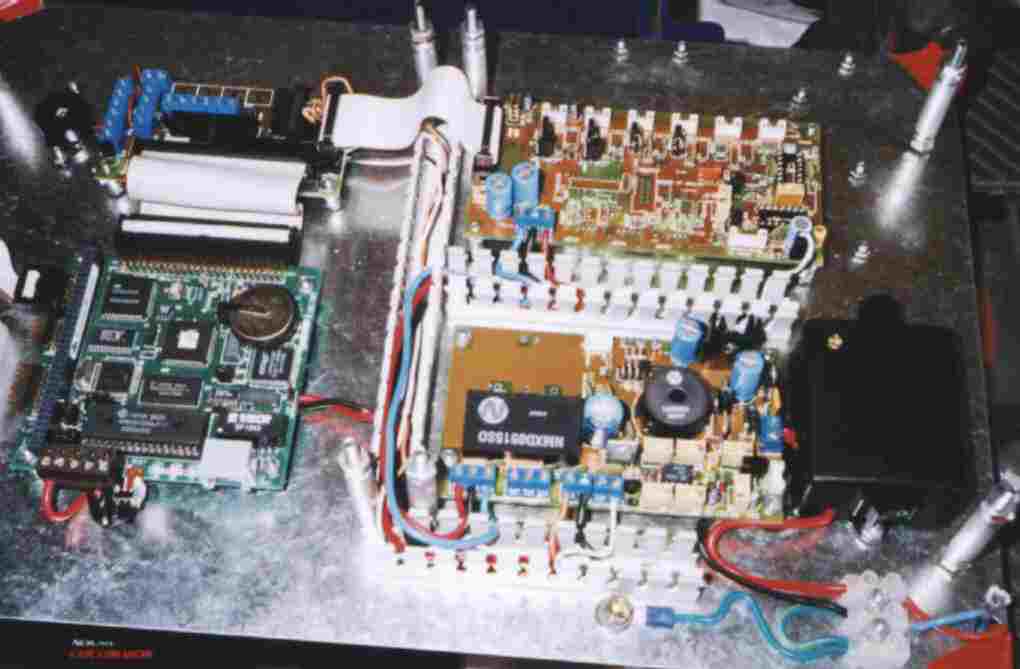

Aplicación de Powers3a.pcb (der. abajo) para 24 V, en SISMED (UNPA/UMAG):

Contáctenos para precios, información y disponibilidad de la POWERS3A.
