Convertidor C3b de Protección Catódica

CONVERTIDOR L&R C3

Convertidor Switching para Protección Catódica utilizando energía solar ó eólica.

Puede ser utilizado en:

  • a) Sistemas Aislados — Industria Petrolera. (Pérez Companc [hoy Petrobras] — Chimen Aike, operando desde 1998)
  • b) Como Fuente de alimentación de alto rendimiento y poder.
  • c) Educación: Ejemplo de Arquitectura Switching Buck (Step Down). Se entrega con CD de esquemáticos completos, lista de componentes, Archivo .m de respuesta en frecuencia Matlab, consideraciones de diseño, Instrucciones de armado. Opcionalmente en forma de kit, sólo usuarios avanzados.

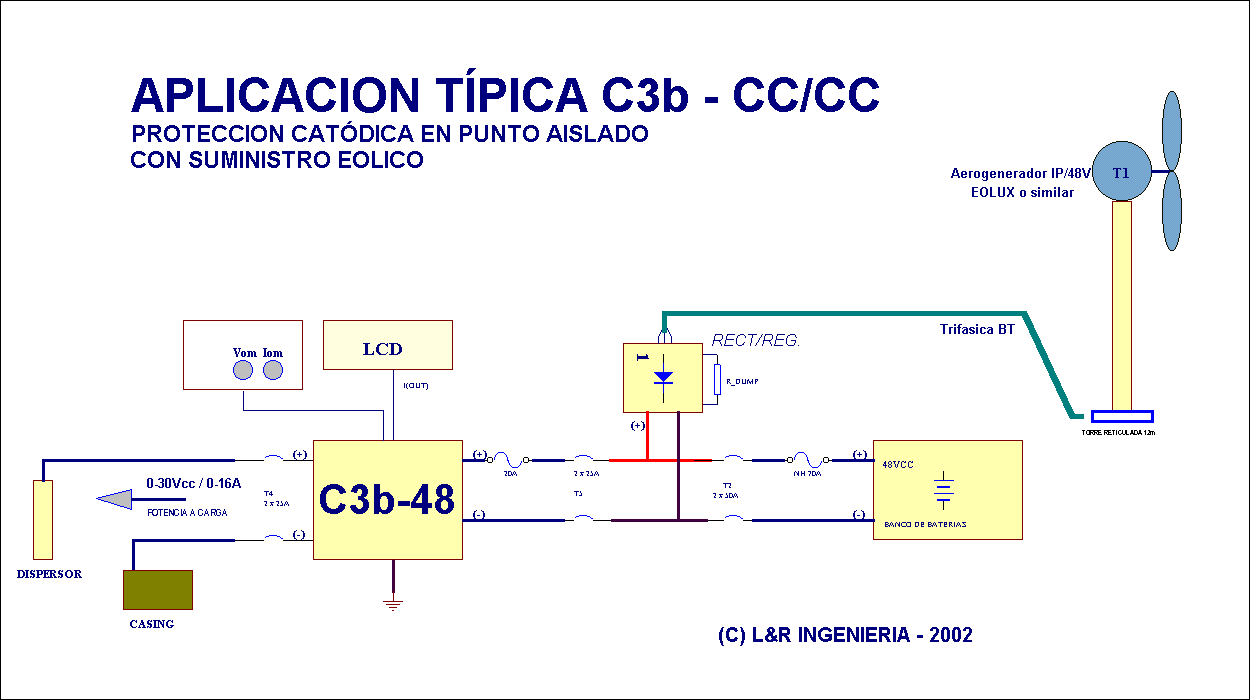

Diagrama básico C3b

Convertidor Switching para Protección Catódica usando energía Solar o Eólica:

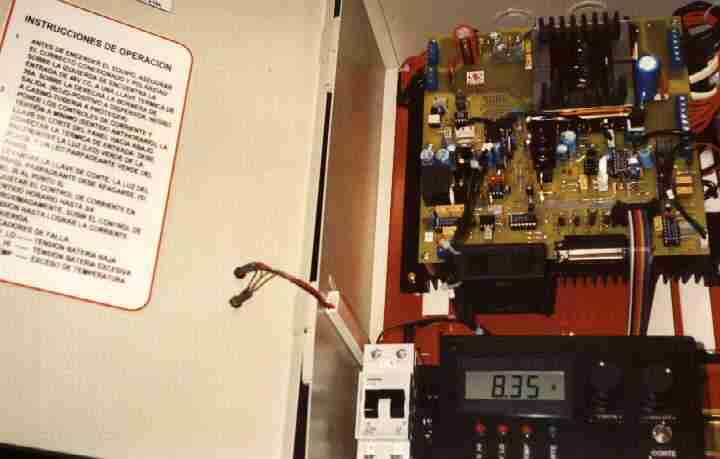

Placa convertidor C3b
  • Descripción: Convertidor de Protección Catódica de arquitectura buck, para operar desde un banco de baterías de 48 V, obteniendo una salida ajustable de hasta 30 V y 16 A. Diseñado para operar con convertidores eólicos. Incorpora protecciones de SobreTensión y Temperatura, corte por baja tensión e interfase para control digital externo. Rendimiento 80%. C3b_Caracteristicas_rev2002s (PDF 217K)
  • Circuito (Esquemático): SchemSpC3bs (PDF 259K)
  • Nota de Aplicación: C3b_DescripcionInstalacionPCrev2002s (PDF 321K)
  • Kits de placas o placas/componentes. Placas listas para usar.

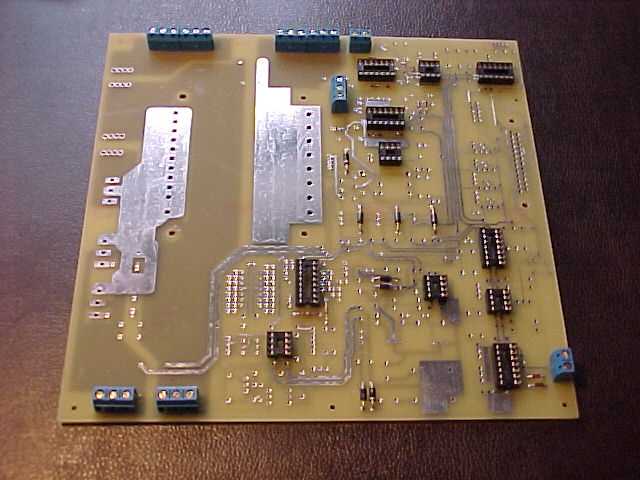

Vista de la plaqueta:

Vista placa C3b

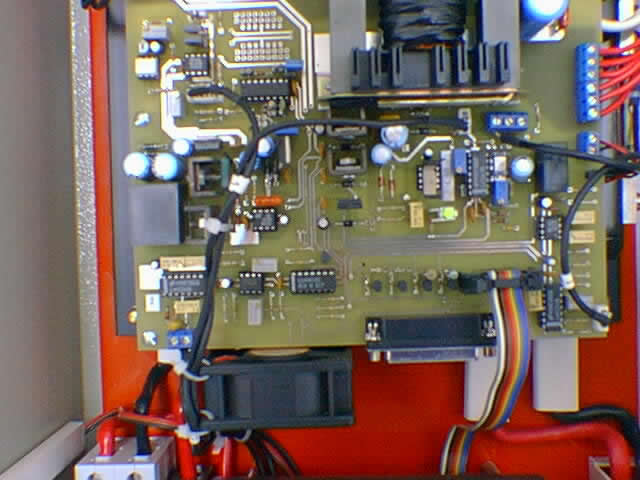

Detalle armado:

Detalle armado C3b

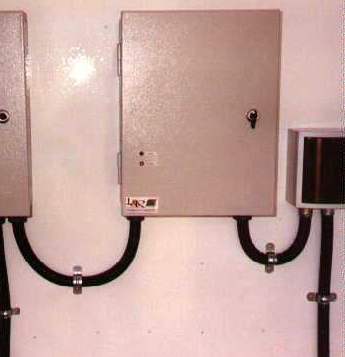

Aplicación de C3b (Pérez Companc [hoy Petrobras] — Chimen Aike — 1998):

C3b instalado en Chimen Aike 1998

Contáctenos para precios, información y disponibilidad del convertidor C3b.
