ELECTRÓNICA DE POTENCIA Y MEDICIONES
L&R Ingeniería se ha enfocado en aspectos de electrónica de potencia para operación continua de sistemas de medición. Esto incluye fuentes CC/CC, sistemas ininterrumpibles (UPS) de corriente continua con entrada de red y panel solar, y soporte para módulos de CPU y dataloggers. Se ofrecen modelos de desarrollo propio y módulos comerciales, como así también componentes.
UPS+PWRSv1
La UPS+PWRSv1 de L&R Ing. es una placa de fuente de alimentación, cargador y regulador FV en un formato compatible con gabinetes para riel DIN (modelo DIN R416), con entradas de:
- a) Red: 220 VCA — a través de un módulo switching integrado FSK-55-15U (100–240 VCA 50/60 Hz, 0.15 A max y salida aislada de 15 Vcc, 0.35 A max, aislación 3 kV), fusible PTC, varistor y filtro de línea LC integrado Schaffner tipo FN406.
- b) Panel fotovoltaico hasta 20 W, Voc = 21 V, Icc = 1.1 A típicos.
- c) Fuente externa de CC hasta 17 V.
Cuenta con un circuito lineal regulador de carga (LM317T c/disipador) para baterías plomo-ácido de 12 V/7 Ah tipo gel, un circuito LVD (Low-Voltage-Disconnect) basado en un ICL7665 y una salida de tensión Vo conmutable. Su función es proporcionar una tensión CC levemente inferior a la de una batería (típicamente 10 a 11.5 V @ 0.25 A), con hasta triple redundancia, para suministro a una unidad CPU o de control de bajo consumo. La conexión es a través de módulos/borneras a tornillo enchufables. Unidades producidas y en funcionamiento desde 2016, en configuraciones que dependen de las necesidades del cliente.
UPS_CC(INTI)

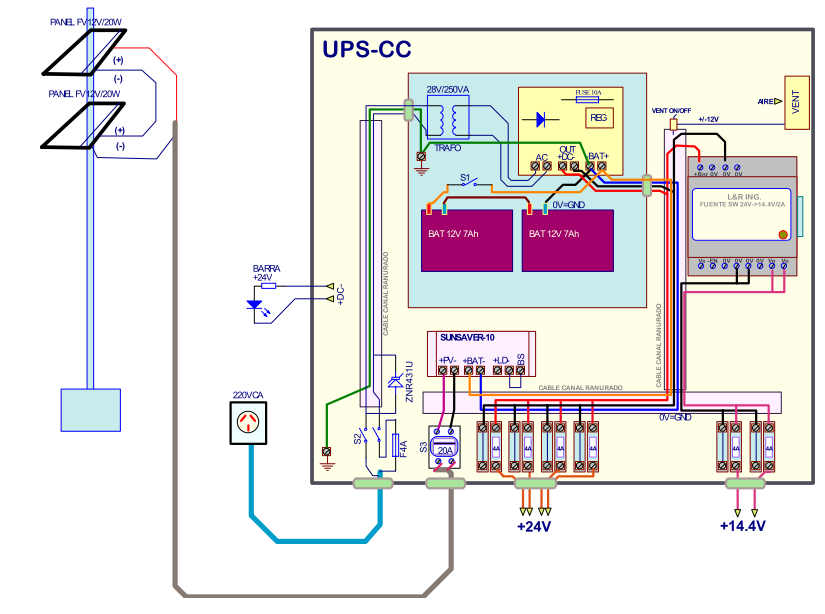

La UPS_CC(INTI) de L&R Ing. es un módulo fuente de alimentación, cargador, regulador FV y baterías VRLA en gabinete metálico, con salidas en 4 canales de 24 Vcc y 2 canales de 14.4 Vcc, para suministro de hasta 4 equipos PWRC2 e instrumentación asociada.
FteDIN416

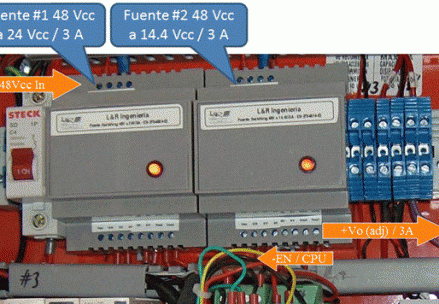

Los módulos de fuente de alimentación CC/CC switching para baterías de L&R Ing. permiten alimentar con +Vo ajustable regulado (hasta 1 A o 3 A dependiendo de la versión) a equipos CPU a partir de bancos de acumuladores de tensión nominal 12, 24 ó 48 Vcc, con salida 0 V común. Cuentan con protección de sobretensión a la entrada, fusible reseteable PTC, salida con protección contra cortocircuito (foldback), y circuito de sensado de tensión además de control lógico externo (−EN) de encendido/apagado. Eficiencia típica 75% — tecnología switching a 52 kHz (±10%) en arquitectura buck, basados en línea LM2575/2576 (TI, OnSemi, Micrel) con protecciones integradas. Formato exterior R416 adaptable a instalaciones en riel DIN estándar, borneras a tornillo tipo B2AZ.
- Hoja de datos FteDIN416 — L&R Ing. (PDF)
- Disponibilidad y precios (Acceso externo: LyR AR Tienda)
Otras soluciones legacy (a pedido / discontinuadas) de L&R Ing.:
- Placa para medición de parámetros de alterna
- Fuente Switching POWERS3A (+5 V y ±15 V)
- Convertidor Protección catódica hasta 16 A desde 48 V
- Sensores Hall-Effect — Características
- Servicio de diseño de fuentes de alimentación
Escríbanos para mayor información, disponibilidad y precios.
