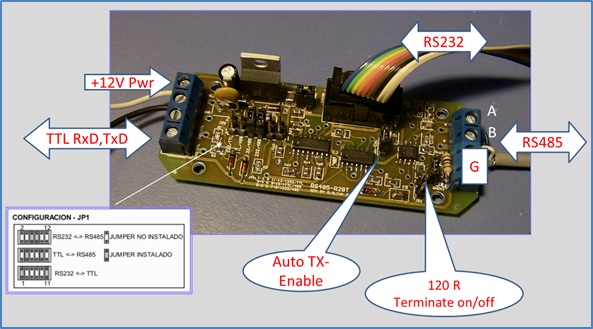

La placa/módulo DIN RS485 de L&R Ing. (Figura 1) contiene un circuito configurable por el usuario, que permite utilizar la placa en tres modalidades de comunicación diferentes. Puede usarse:

• a) como un puente entre una red RS-485 y un puerto RS232
• b) como puente entre un puerto serie convencional TTL (RxD/TxD 5V) y una red RS485 (con Auto-Enable o señal Enable TTL externa)
• c) como puente entre el mismo puerto 5V TTL y un puerto RS232, solo con señales Rx y Tx

Estas configuraciones se ajustan con jumpers JP1 sobre la placa. La alimentación de 5V es a través de un regulador LM2937-5 desde una fuente externa entre 7 y 25 Vdc; consumo típico a 12 V es de 0.05 A. Placa FR4 de alta calidad (Mayer / AE) con componentes de Digikey. El diagrama circuital se encuentra al final de la guía de usuario. Se provee con o sin gabinete apto riel DIN.

Guía de usuario (PDF, inglés): RS485 DIN UserGuide 2021

Disponibilidad y precios: Placa DIN RS485 — Tienda LyR AR
