Placa CPU PC/104

Las placas PC/104 de CPU y periféricos son una gran solución para resolver requerimientos de “inteligencia” integrados a equipos industriales, sistemas autónomos o unidades de medición independientes. La evolución de los compatibles PC en este formato ha crecido enormemente en la última década, principalmente por las siguientes ventajas:

  • Facilidad de programación: La mayoría de las aplicaciones usa MS-DOS antiguo o alguna de las variantes industriales. Las versiones más poderosas de 32 bits pueden trabajar directamente con Windows o Linux.
  • Herramientas de software ampliamente disponibles: Compiladores, linkers y cross-assemblers están disponibles a costos relativamente bajos, ya que su uso es estándar en las PCs normales. Las herramientas de buena calidad para otros procesadores son generalmente paquetes de software muy costosos.
  • Capacidad RTOS: Se puede integrar fácilmente un Sistema Operativo de Tiempo Real completo, o un Ejecutivo de Tiempo Real más simple con capacidad multitarea. Esta última alternativa no reemplaza al DOS, sino que agrega múltiples tareas y un tiempo de ejecución predecible.
Dimensiones PC/104

Figura 1: Dimensiones PC/104

Las características físicas del PC/104 (versión 8 bits) están estandarizadas como se muestra en la Figura 1. Dimensiones: 3,8" × 3,6" × 0,6" (96,52 × 91,44 × 15,24 mm).

El conector principal J1 es el equivalente del conector de bus ISA de 8 bits originado en los primeros IBM XT (con drivers físicos de corriente reducida para disminuir el consumo). También están estandarizados los sistemas de 16 bits (extendiendo el bus ISA AT de 16 bits con un conector adicional) y los nuevos formatos PCI embebido de 32 bits. Para información adicional, ver www.pc104.org.

Proyecto placa CPU Micro/Sys

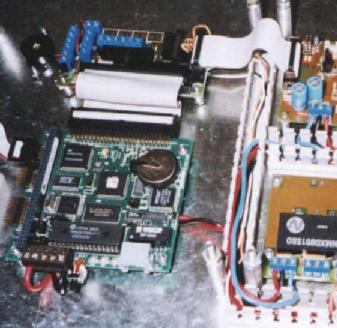

Figura 2: Proyecto placa CPU Micro/Sys.

El formato especial de estas placas permite “apilarlas”, evitando costosas placas backplane y sistemas de montaje en rack. Alternativamente, las placas pueden conectarse sobre una superficie plana (Figura 2).

La mayoría de las placas CPU PC/104 integran características de hardware no habituales en las PCs normales:

  1. Watchdog Timer que reinicia la CPU en caso de falla de software.
  2. Características especiales como áreas de memoria no volátil para parámetros de calibración o configuración, y hardware especial de RTC (Reloj de Tiempo Real), a veces con capacidad de wake-up.
  3. Características de calidad (diseño de placa, disipación de calor) que las hace aptas para operación continua. Esto a veces incluye rangos de temperatura extendidos de −40 a +85 °C.

Por favor escríbanos para mayor información, disponibilidad y precios de sistemas PC/104 en L&R.
