OpenDLogger

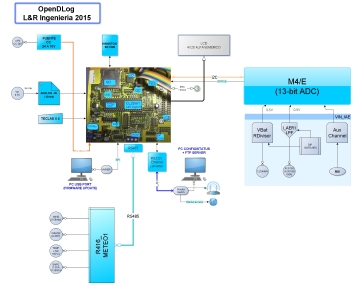

Diagrama en Bloques OpenDLogger

El Proyecto OpenDLogger de reciente revisión involucra la publicación de un sistema abierto tanto en el diseño del hardware como del código fuente interno en lenguaje C, para la realización de un registrador de datos de aplicaciones múltiples, orientado fundamentalmente a proyectos de ciencia y técnica que requieran un equipo flexible, de precisión aceptable y presupuesto acotado. El sistema se basa en el PWRC2 instalado en campo de pruebas INTI-Neuquén para evaluación de pequeños aerogeneradores desde 2012, y en placas desarrolladas a través del Proyecto ANR/SeCyT Nº SC002/2003 que se ha venido ensayando en diversas aplicaciones desde 2005.

Se trata de un sistema de consumo reducido, para lectura de varios canales de entrada 0–5 V o 0–10 V, conversión A/D en 13 o 10 bits, con:

  • Almacenamiento en memoria SD, 2 GB
  • Orientado a mediciones de corriente, tensión y potencia
  • Módulo optativo para mediciones ambientales: viento, temperatura y presión atmosférica
  • Reloj de tiempo real con oscilador compensado en temperatura y batería CR3032
  • LCD alfanumérico de 4 × 20
  • Conexión de teclado de membrana
  • Puerto serie RS232 o módulo USB con FT232
  • Opción: fuente exterior con entrada 220 V CA, conexión a panel fotovoltaico y batería exterior, funcionando como mini-UPS

Diagrama de aplicación en monitoreo de Aerogenerador Piggot (PDF): Diagrama de aplicación — OpenDLogger en aerogenerador Piggot

Contáctenos sobre este proyecto en: ventas@lyringenieria.com.ar
