DESARROLLOS CON DOS STAMP

Las placas DOS Stamp fabricadas por Bagotronix Inc. de Florida, USA, proporcionan una poderosa solución para aplicaciones que requieran la potencia de un procesador AMD188ES a 40 MHz, con compatibilidad PC, capacidad ISP (In-System-Programming) via Flash y la posibilidad de autoencendido via RTC y múltiples modos de bajo consumo, en un formato de tamaño mínimo (6.60 cm × 5.08 cm). Además, es posible agregar a costo razonable un poderoso conversor A/D de 8 canales y 12 bits de resolución, además de un módulo M-Systems Disk-on-Chip 2000 desde 8 MB hasta 144 MB.

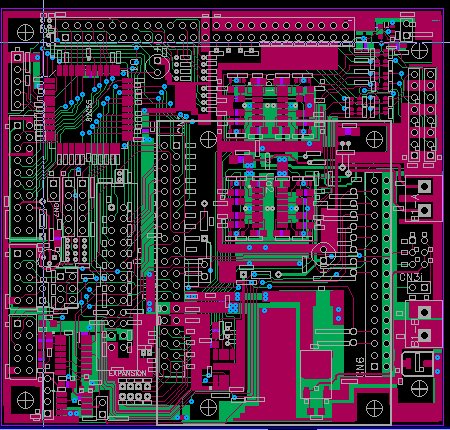

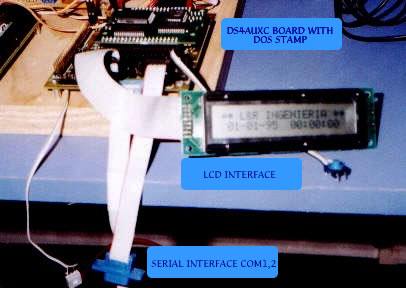

L&R Ingeniería diseñó además una placa denominada DS4AUX (Figuras 1, 2), de idénticas dimensiones a una placa PC/104 tradicional (96.52 × 91.44 × 15.24 mm), que permite funcionar de “carrier” para el módulo DOS Stamp, agregando las siguientes funciones:

• Entrada/Salida digital ampliada utilizando un Chip 82C55 (SMT)
• Entrada para teclado (4 teclas expandible)
• Salida para LCD alfanumérico, con generador de −V(lcd) y control de contraste y backlight
• Watchdog ampliado con DISABLE, generador de RESET y conector para RESET y KICKSTART externos
• Conectores separados de 10 pines para COM1 / COM2 y RS485, con línea DCD para control de módem
• MOSFET principal Vcc para Power ON/OFF utilizando salida ALARM del RTC
• Etapa de entrada analógica con 8 filtros pasa-bajos activos, bypass y buffer Vref de 4.096 V (MAX492)
• Entrada limitada/protegida para medición de frecuencia con buffer/inversor Schmitt
• 1 conector para expansión de bus DOS Stamp
• 1 conector de 50 pines para acceso a puertos 82C55, compatible con pinout Micro/Sys Netsock/100

Al igual que sus primos PC/104, el DOS Stamp se comporta como una PC industrial, con múltiples ventajas:

• Facilidad de programación: Incluye el BIOS Embedded 80186 y DOS 4.0 de General Software Inc. Sistema de archivos completo con soporte para un subconjunto de comandos DOS estándar.
• Herramientas disponibles ampliamente: Compiladores, linkers y cross-assemblers comparten el amplio mercado de PCs — económicos y de fácil acceso.
• Integración RTOS: Se puede integrar un Sistema Operativo de Tiempo Real completo con multitarea, o un Ejecutivo de Tiempo Real más simple como µC/OS-II de J. Labrosse.
• Listo para usar: Proveemos el DS4AuxC con o sin el DOS Stamp (también disponible directamente en www.bagotronix.com), con documentación completa, esquemáticos y software para comenzar a trabajar en C de inmediato.

Esquemático DS4AuxC: DS4CAuxSchematic_WD052002S.pdf (73 K)

Diagrama de bloques de aplicación: MeteoApp_09_07_2001.pdf (22 K)

Contáctenos para precios, información y disponibilidad del DOS Stamp y DS4AuxC.
